迷你雕刻機打pcb孔？迷你雕刻機是否聽過呢？迷你雕刻機也叫做微型雕刻機，具有結構緊湊，體積小巧的特點。迷你雕刻機適合非專業人士使用。PVC、亞克力、有機玻璃、雙色板等，迷你字雕刻機都能加工。迷你字雕刻機價格要比大型的雕刻機價格便宜的多。迷你字雕刻機只能用于娛樂，不能用于工業生產。這個大家都明白的吧？好了，我們說下“迷你雕刻機打pcb孔”。

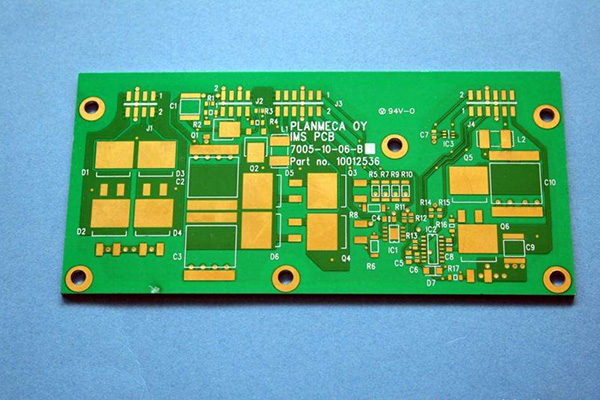

pcb

　　迷你雕刻機打pcb孔的優勢？用迷你雕刻機刻PCB步驟是最少的，所需的材料也最少。

　　pcb是什么材質？pcb英文Printed Circuit Board，中文意思是印制電路板，也被叫做印刷線路板。

　　迷你雕刻機打pcb孔可行嗎？答案當然是可行的了。

　　迷你雕刻機打pcb孔的原理？空白線路板是在絕緣基體上粘貼覆蓋一層導電的銅。從原理上看，制作一張線路板的過程，就是利用銑刻的原理，把線路板上多余的不必要覆銅部分銑去。這一過程跟傳統的雕刻過程相似，區別在于傳統雕刻利用手工，本機則利用數控原理讓機器自動完成。

　　迷你雕刻機打pcb孔前怎么計算雕刻路徑？

　　空白線路板是在絕緣基體上粘貼覆蓋一層導電的銅。從原理上看，制作一張線路板的過程，就是利用銑刻的原理，把線路板上多余的不必要覆銅部分銑去。這一過程跟傳統的雕刻過程相似，區別在于傳統雕刻利用手工，本機則利用數控原理讓機器自動完成。

　　迷你雕刻機打pcb孔中的指令傳輸？控制軟件從PCB文件獲取線路板加工信息，將其自動轉換、分解成線路板制作可以接受的一個個單獨的動作指令，而這一個個動作指令集合起來就形成了機器的加工路徑?？刂栖浖⒓庸ぢ窂街噶钔ㄟ^通訊接口傳送給線路板雕刻機控制系統，線路板雕刻機的中央處理器根據運動控制原理，控制三個步進電機的轉速、方向協調工作，按加工動作指令工作，完成所有工作以后，控制軟件向機器傳送停止信息，機器停止工作。

　　迷你雕刻機打pcb孔中的組合運動控制？在本機中，三條互相獨立的直線運動導軌互相垂直安裝。Y軸滑車帶動機架前后運動。X軸滑車帶動Z軌及安裝在Z軌上的主軸電機左右運動。Z軸帶動主軸電機上下運動。三軸在CPU的協調控制下，使主軸帶動高速旋轉的刀具相對工件做三維空間運動，從而把工件(線路板)加工成符合用戶要求的成品。例如，當Z軸靜止且刀尖略低于線路板表面時，Y軸靜止，X軸移動。此時主刀具將在線路板上銑出一條X方向的直線，寬度相當于刀具的刀尖寬度。X軸靜止，Y軸移動時，主刀具將在Y方向上刻出一條直線，當X、Y同時運動且速度相同時，刀具將在線路板上刻一條4?5度的斜線?？刂芚、Y分別處于不同的運動速度，可在平面上刻出不同角度的直線，控制運動距離，通過各種組合可以在平面上刻出不同的形狀。當Z軸靜止且刀尖高于線路板表面時，刀具將通過X、Y的運動移動到需要雕刻的點。當XY靜止，2軸向下移動線路板的厚度時，主軸電機帶動鉆頭在線路板當前位置上鉆孔。

　　迷你雕刻機打pcb孔？

　　1、首先是PCB資料的格式軟件轉換，并且制作出刀具路徑圖紙。這個是配到的軟件來實現的。

　　2、將資料導入機器，進行制作，若是雙面板還需要有翻板對位的功能，不然不能做雙面板。

　　3、制作順序一般是鉆孔—雕刻線路絕緣溝道—剝離大銅面—外形切割—制作完成。

　　4、雙面板制作中還需要添加孔金屬化步驟。

　　關于“迷你雕刻機打pcb孔”，屹克聯合介紹的差不多了。再次提醒，迷你雕刻機是一種為業余人士準備的設備，如果是正規的廠家的話，還是需要那種中等大小的廣告雕刻機。
